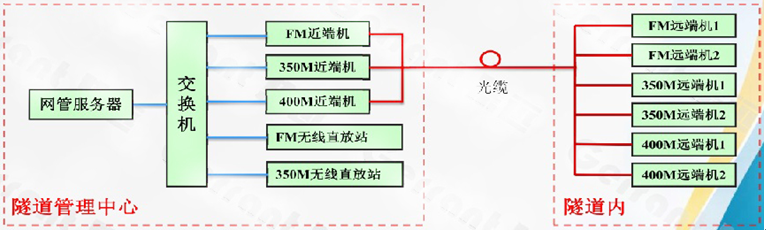

隧道無線對講通信系統包括：450M對講調度通信子系統（無線對講）、調頻廣播通信子系統、350MHz公安消防通信子系統

1）對講調度通信子系統

調度無線通信系統提供管廊內部各工作面之間移動通信手段，覆蓋管廊管理區域及重要設備機房。系統應能夠在管廊內維修、搶救、巡邏等人員與控制室管理人員之間建立靈活的通信聯絡而設計。調度無線通信系統采用150MHz或者400MHz數字通訊方式

調度管理系統

本系統主要用于隧道的管理人員內部通訊的管理系統，對講機使用比較頻繁，無線對講覆蓋系統的建設很重要，在緊急或意外事件出現時可以及時對所有相關部門工作人員進行統一的調度和指揮，實現效率高、即時的處理，盡力減少了可能造成的損失

本系統設計的是集群系統：

Capacityplus系統功能：語音呼叫、單呼、組呼、全呼等功能

Capacityplus系統新增加了系統呼叫功能：

系統呼叫將發送給全部系統中的對講機--包括空閑及繁忙的對講機。

Capacitypluss系統的擴展數據功能（需要增加調度功能）：

GPS、短信、倒地報警、緊急呼叫

數據可以在語音系統中傳送，或翻轉到指定的數據時隙中傳送

系統監控：

所有專用無線通信子系統的信號中繼設備(包括光纖直放站，選頻直放站等)，應具有遠程監控功能，監控人員可通過設立在管廊控制中心的網管終端計算機完成遠程監測及控制

2）消防和公安無線通信系統

隧道、管廊無線接入系統可以提供公安和消防對講機與其相應的中心臺通信的中繼轉接功能，使交警和消防人員在管廊區域內與外界的手持臺通訊暢通無阻，實現消防和公安無線通信系統的引入和覆蓋(工作頻率350-370MHz)

公安&消防350MHz信號耦合模型：

1）空間耦合接收模型：

通過室外天線或定向天線將信號接收，利用光纖傳送的方式傳送至隧道內部

備注：

1. 此傳送模型僅限于350MHz信號覆蓋較好的區域

2. 因為空間耦合的對信噪比的要求比較高

3. 若信號較差或者信噪比較低時，通話會有斷斷續續的聲音，嚴重的無法接通

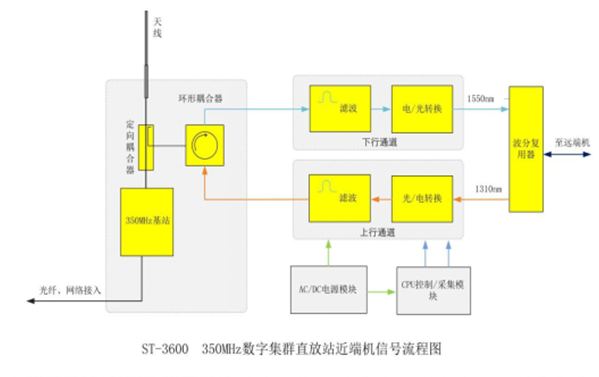

2）光纖或IP/TCP耦合接收模型：

當室外350MHz信號較差時，無法使用空間耦合的方式接入信號時，我們會采用光纖或者TCP/IP的方式將射頻信號拉遠

以上是解決350MHz（公安和消防）信號接入的兩種方式，具體采用方案必須以現場實際情況而定

3）調頻廣播通信系統

實現全頻段（88-108MHz）調頻廣播引入。調頻廣播系統可接收12個頻道的信號（XX市的主要調頻廣播信號），并轉發到管廊中，使在管廊中行駛的車輛接受到FM廣播，系統在緊急時具有對全頻段廣播信道進行插播的功能，緊急情況下可以通過調頻廣播向車載收音機廣播救助信息

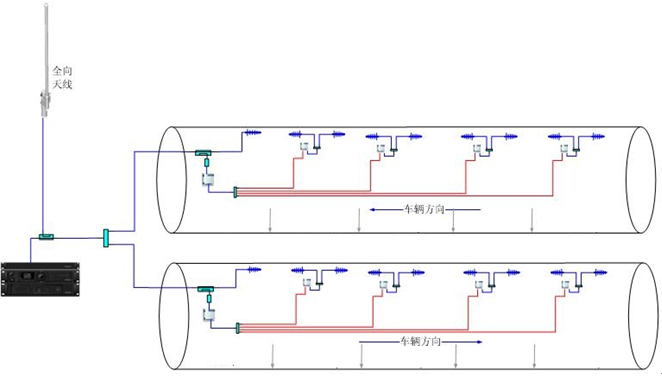

調頻廣播FM空間耦合模型：

FM信號在城市和郊區中室外的部分覆蓋比較好，只需要使用空間耦合的方式接收即可.

FM信號覆蓋較廣有以下幾個原因：

1.FM工作頻率較低（88-108MHz）繞射能力較強

2.因為FM是大眾使用的頻段，發射功率較高，設定的基站也較多
